​管道和管材的挤压

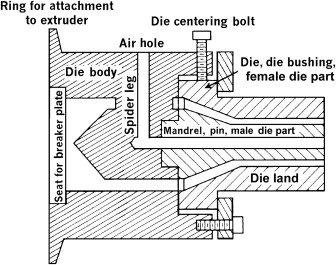

用于管道和管材生产的模具主要由塑造管道外径的阴模环和塑造内径的阳芯轴组成。困难在于在不影响产品的情况下支撑心轴与模环刚性且精确地对准。星形型（图 4.45）使用三个或四个星形腿（肋）来支撑心轴，但当熔体在它们周围流动时，这些腿会产生轴向焊缝 [56]。另一种替代方案是破碎板设计，其中心轴由穿有多个小孔的圆盘支撑。更好的解决方案是螺旋心轴，特别是对于较大的管模。这里，心轴受到刚性支撑，熔体流以最初的螺旋模式围绕其流动，通过流道和平台的几何形状将其转换为轴向流。熔接线被消除，但困难在于确保模具出口所有点的流量均匀。
