单螺杆挤出机及后段设备

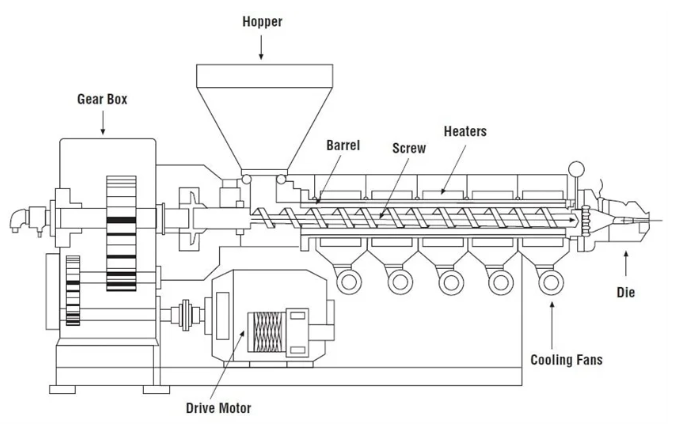

图 1 显示了一个简单的单螺杆机器的剖视图。该图显示了机器不同部件的布置。螺杆和机筒这两个单元相互作用，输送塑料材料，熔化材料，然后将其推过模具。

螺杆通过电动机驱动单元和变速箱以预定速度旋转。温度控制器连接到机筒上的加热/冷却元件，以将温度维持在设定点温度。

螺杆和机筒组件挤出给定材料的能力取决于机筒和螺杆的特性或结构、塑料材料的特性以及系统运行的环境。

图1

后挤出设备

当挤出物离开模具时，可以将其设定为所需的形状，或者可以改变其形状然后设定形状。执行这一过程的设备被称为“后挤出设备”或“牵引设备”，就尺寸而言，它通常比挤出机大得多。这是因为塑料需要相当长的时间来冷却，而这个冷却过程决定了生产线的运行速度。
