挤出机中的螺杆系统

沿轴向方向开口的螺杆系统实际上沿螺杆通道的纵向方向开口，因为其具有从设备的入口到出口的通道。这意味着材料交换可以沿着通道纵向发生。在封闭布置中，螺杆螺纹在纵向方向上间隔地封闭。重要的是，螺杆通道的横截面是开放的，以便在垂直于螺杆通道的方向上从一个螺纹到另一个螺纹进行材料交换。通常，螺钉顶部和机械间隙所需的区域会出现一些泄漏。螺杆是纵向打开还是横向打开，或者具有封闭的几何形状，都会直接影响系统的输送条件、混合作用和压力积聚能力。

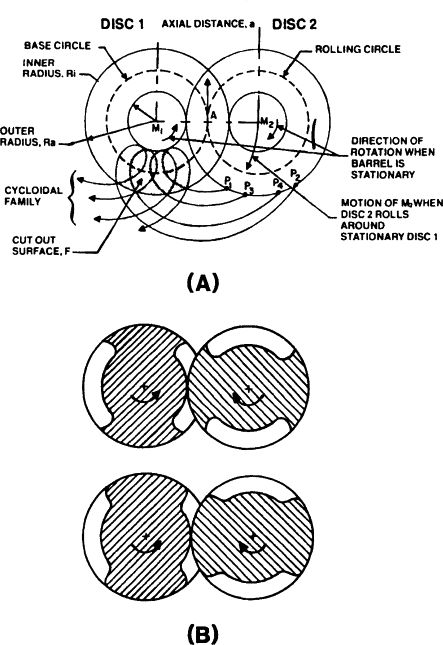

例如，非啮合系统在纵向和横向上都是开放的（参见图 1）。完全啮合的反向旋转系统可以纵向和横向关闭，并且无论机械间隙如何，它们都可以形成封闭的室。螺杆泵就是这种情况。纵向和横向封闭、完全啮合的同向旋转系统（图 1，类型 2）理论上是不可能的，纵向开放和横向封闭的反向旋转系统也是如此。完全啮合的同向旋转螺杆纵向打开。当使用普通螺杆时，它们是横向封闭的，而当使用交错螺杆盘时，它们是横向打开的。图 1 中的类型 4 和 6 说明了该设计。

部分啮合的螺杆有多种类型，例如纵向开放和横向封闭系统以及纵向和横向开放系统。大多数商用啮合反向旋转螺杆挤出机是系统 1、9a 和 9b 的组合，如图 1 所示。商用非啮合反向旋转螺杆对应于系统 11，并与单螺杆排出挤出机一起使用。
